手术无影灯安装——吊架与旋转体的安装方法

手术无影灯按照安装方式一般可以分为吊式安装和立式安装。今天我们来了解一下兆丰手术无影灯吊架的安装方法。

吊架安装：

手术无影灯的安装高度为2.8-3.2m，安装时请参看附图安装结构示意图。由于无影灯为悬吊式承重设备，因此对天花板或吊架承载有要求必须能承受500Kg的负荷。

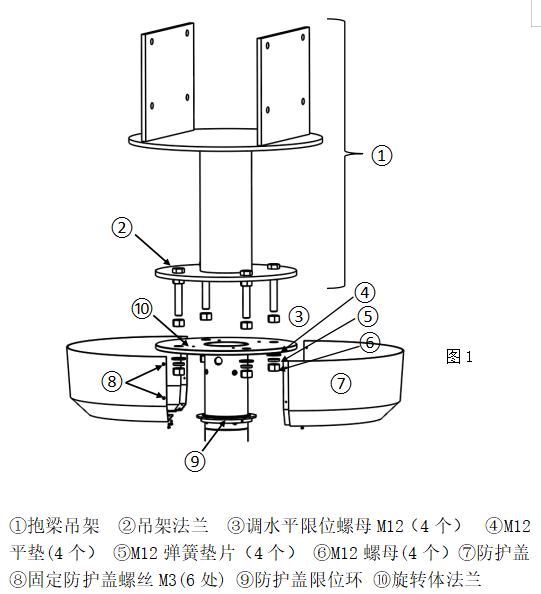

1.手术室天花板中央有结构梁时：可在结构梁上安装一个抱装吊架，吊架高度视手术室天花板高度定，宽度视梁宽而定。安装步骤如下（图1）：将吊架卡在结构梁的下方，在横梁上做好打孔的记号，取下吊架，用电锤打∅14mm的孔，装好吊架，敲入8颗∅12mm的膨胀螺栓，扭紧螺丝固定好。

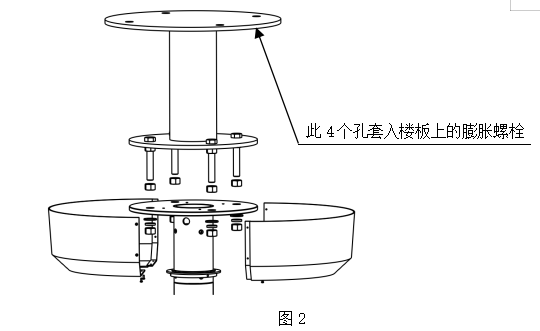

2.手术室中央无结构梁时，且房顶为混凝土结构，混凝土标号必须大于150号，楼板厚度大于10CM时：可在房顶上装一个如下平装吊架，吊架高度视手术室天花板高度而定。安装步骤如下（图2）：将吊架举起紧贴楼顶，在楼板上做好打孔的记号，取下吊架，用电锤打∅14mm的孔，敲入4颗∅12mm的膨胀螺栓，装好吊架，扭紧螺丝固定好。

无影灯旋转体与吊架的安装:

1.如图1所示，将吊架法兰上的调水平限位螺母3 扭到1/2螺栓处，将旋转体法兰10上的4个孔对准吊架法兰上4根螺栓插入，再依次放置平垫和弹簧垫片，拧上M12螺母4个。

2.调水平：通过调整吊架法兰上的4套螺母上下位置调整水平，无影灯旋转体法兰的位置基本与吊顶面齐平，调整过程中必须使用水平尺，确保无影灯旋转体法兰水平度，调整好后必须拧紧螺母。

【注意】1，安装过程中应接好电气线路（电源接AC 220V)，各连接部位必须拧紧。

2，安装过程中必须严格用水平仪校准吊架的水平度。

在安装无影灯前应由客户提供一个250V/10A电路断路器开关控制电路的通断。
